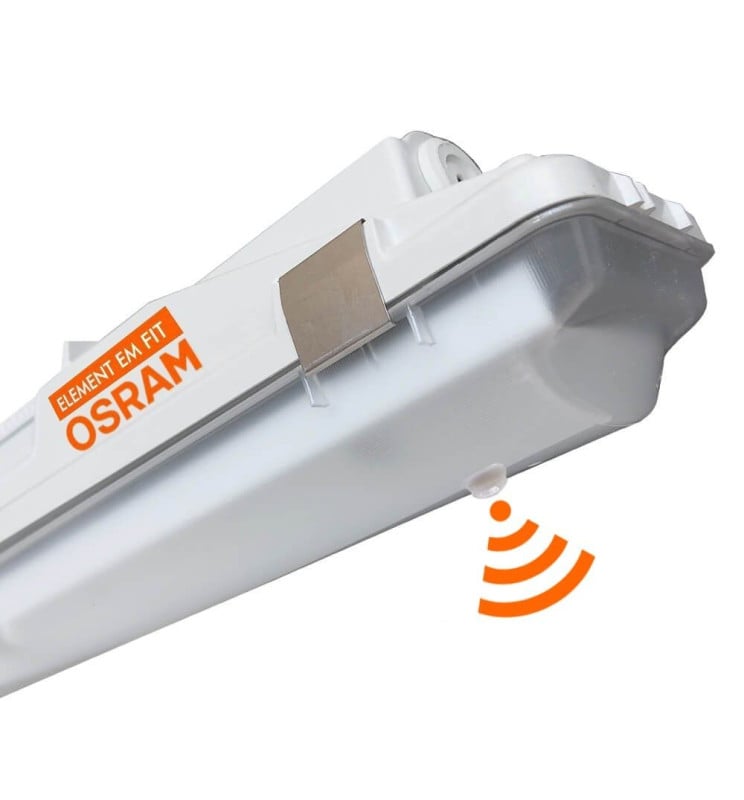

Réglette LED étanche PIR 25-44W OSRAM 150cm

En savoir plus

Réglette étanche LED intégrée – Capteur de mouvement PIR – 34W / 38W / 32W / 25W – Driver OSRAM – 150 cm

La réglette LED étanche intégrée est la solution parfaite pour éclairer efficacement et durablement n'importe quel espace. Avec une puissance sélectionnable, cette réglette est équipée d'un driver OSRAM de haute qualité et d'une longueur de 150 cm qui la rend idéale pour tout type d'installation.

La construction des joints, le système d'étanchéité et le diffuseur garantissent un haut degré de protection (IP66) contre la poussière, la pollution et la pénétration d'eau. Ce niveau de protection permet d'utiliser ce luminaire dans des environnements poussiéreux et humides.

Le corps du luminaire est disponible en polyester renforcé de couleur gris clair (RAL7035), ce qui lui confère une excellente résistance à la température, une stabilité mécanique et une isolation électrique. En outre, il résiste à l'impact de divers produits chimiques et à des conditions météorologiques défavorables. La stabilité de ses dimensions et de sa forme face aux changements de température est excellente.

Le diffuseur est fabriqué en PMMA opalisé moulé par injection, avec des propriétés uniques de non-vieillissement et une grande résistance aux produits chimiques. Son efficacité lumineuse est extrêmement élevée grâce à une perméabilité à la lumière pouvant atteindre 90 %. De plus, la dispersion de la lumière est bien équilibrée, ce qui permet une excellente uniformité lumineuse sans ombres ni éblouissements. L'angle d'ouverture de la lumière est de 120°.

Le joint entre le diffuseur et le boîtier est en mousse injectée à base de silicone. Le diffuseur est fixé au boîtier à l'aide de clips en acier inoxydable anti-vandalisme et le support d'engrenage (réflecteur) est fabriqué en tôle d'acier revêtue de poudre blanche.

Performances du driver OSRAM

Le driver OSRAM est disponible en quatre puissances sélectionnables. La plaque à diodes LED optimise la gestion thermique du luminaire en évitant le contact direct entre le support et le driver, ce qui augmente la durée de vie de la réglette.

Le plateau du luminaire sur lequel est placée la plaque à diodes LED est en tôle d'acier avec un revêtement en poudre blanc séché au four. Les clips de fixation du luminaire sont des clips de sécurité : ils sont fabriqués en acier inoxydable spécial inviolable et ne peuvent être manipulés à mains nues.

Durée de vie

Notre réglette LED a une durée de vie selon les normes suivantes :

1. -L70B50 : 72 000 heures – Après 72 000 heures de fonctionnement, la lumière émise aura un rendement lumineux de 70 % de sa valeur initiale (L70) et 50 % des luminaires d'un grand échantillon maintiendront ce rendement lumineux (B50).

2. -L80B10 : 50 000 heures – Après 50 000 heures, le rendement lumineux sera de 80 % de sa valeur initiale (L80) et 10 % des luminaires conserveront ce rendement (B10).

3. -L90B10 : 25 000 heures – Après 25 000 heures, le rendement lumineux sera de 90 % de sa valeur d'origine (L90) et 10 % des luminaires maintiendront ce rendement (B10).

Résistance aux chocs

Le couvercle du luminaire est fabriqué en PMMA (polyméthacrylate de méthyle), avec un indice de résistance aux chocs IK08. L'IK (norme internationale IEC 62262) est une mesure de résistance mécanique aux impacts d'un produit électrique ou électronique, sur une échelle de 0 à 10. La classification IK08 indique que l'équipement a été testé et approuvé pour supporter un impact mécanique allant jusqu'à 5 joules (J) d'énergie (en laissant tomber trois fois une bille en acier d'une masse de 1,7 kg d'une hauteur de 0,2 mètre).

Spécifications du détecteur PIR

1. -Lumière ambiante : 10 LUX / 2000 LUX (option)

2. -Temporisation : 5 s, 30 s, 1 min, 3 min, 5 min, 8 min (au choix)

3. -Vitesse de mouvement détectée : 0,6 à 1,5 m/s

4. -Distance de détection : 3 mètres / 6 mètres (au choix) (<24°C)

5. -Hauteur d'installation : 2,2 à 4 m (montage au plafond)

Fonctionnement

1. -Détection automatique jour/nuit : lorsqu'il est réglé sur SUN (soleil), le capteur fonctionne jour et nuit ; lorsqu'il est réglé sur MOON (lune), il ne fonctionne que lorsque la lumière ambiante est inférieure à 10 LUX.

2. -Sensibilité réglable : la distance de détection peut être ajustée (3 mètres en basse sensibilité, 6 mètres en haute sensibilité).

3. -Temporisation continue : lorsqu'un deuxième signal d'induction est reçu pendant la temporisation, le cycle redémarre.

Conseils d'installation

Le détecteur réagissant aux changements de température, évitez les situations suivantes :

1. -Diriger le détecteur vers des objets à surface hautement réfléchissante (miroirs, etc.)

2. -Monter le détecteur à proximité de sources de chaleur (conduits de chauffage, climatiseurs, luminaires)

3. -Diriger le détecteur vers des objets mobiles sous l'effet du vent (rideaux, plantes hautes)

Test de fonctionnement

1. -Réglez le commutateur LUX sur SUN (vers le bas), le commutateur SENS au maximum (vers le bas) et le commutateur TIME sur 5 secondes (vers le haut).

2. -Allumez l'alimentation. Après 30 secondes de préchauffage, le capteur peut commencer à fonctionner.

3. -Lorsqu'un signal d'induction est reçu, la lampe s'allume. Sans nouveau signal, la lampe s'éteint après 5 secondes.

4. -Pour tester le mode nuit uniquement, réglez LUX sur LUNE (minimum). Si la lumière ambiante dépasse 10 LUX, le capteur ne fonctionne pas.

Remarque : lors des tests en plein jour, réglez le commutateur LUX sur SUN, sinon le capteur pourrait ne pas fonctionner. Si la lampe dépasse 60W, la distance entre la lampe et le capteur doit être d'au moins 60 cm.

Dépannage

La charge ne fonctionne pas :

1. -Vérifiez les connexions d'alimentation et de charge

2. -Vérifiez que la charge est fonctionnelle

3. -Vérifiez que le réglage de la lumière de travail correspond à la lumière ambiante

Sensibilité insuffisante :

1. -Vérifiez qu'aucun obstacle ne gêne la réception des signaux

2. -Vérifiez que la température ambiante n'est pas trop élevée

3. -Vérifiez que la source du signal se trouve dans le champ de détection

4. -Vérifiez la hauteur d'installation

5. -Vérifiez l'orientation du mouvement

Le capteur ne coupe pas la charge automatiquement :

1. -Vérifiez qu'aucun signal continu n'est présent dans le champ de détection

2. -Vérifiez le réglage du temps de temporisation

Applications

Grâce à son degré de protection élevé (IP66) contre la poussière, la pollution et l'eau, cette réglette LED étanche intégrée à puissance sélectionnable peut être utilisée dans une grande variété d'applications intérieures et extérieures, notamment :

1. -Espaces de travail

2. -Entrepôts

3. -Garages

4. -Ateliers

5. -Couloirs

6. -Cours intérieures

7. -Entrées

8. -Parkings

Chez Franceled Display, nous garantissons la qualité de nos produits et fournissons tous les éléments nécessaires pour la distribution, l'importation ou la vente en gros, y compris la fiche technique complète de chaque produit LED.
